无锡海利达自动化仪器厂
YK-300触摸屏控制系统
使用说明书（YK-300捆扎机说明书）
一、概述
YK-300控制系统为全数字触摸式控制系统,该系统采用高性能芯片.7寸液晶显示屏.触摸屏等高数字化产品。外观独特，界面新颖，操作简单，抗干扰能力极强。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机等领域。
本系统输入27个点（包括2路高速差分测速端口），输出27个点，外加8路模拟量输出。可同时控制主电机（三相异步电机）送料电机（伺服电机或步进电机），放料电机（直流电机或三相异步电机），实现真正意义上的三个电机同步运行。即全自动加速功能，主机速度和后放料速度数据同时换算后速度自动分配。

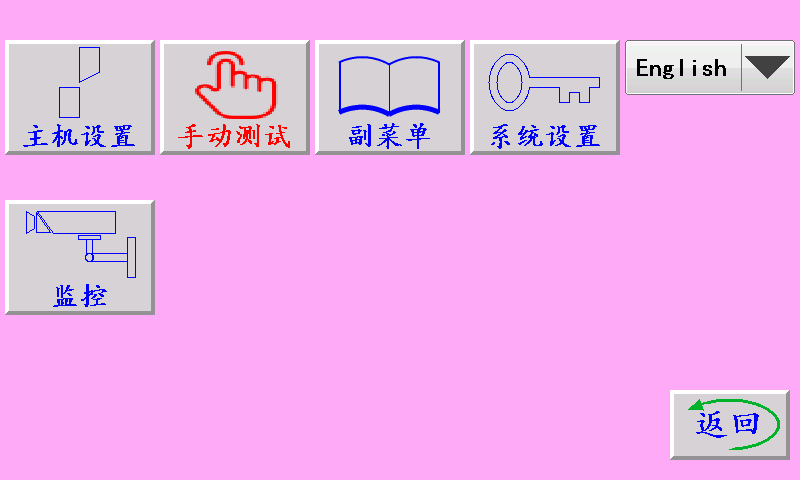

二、设置菜单
主机设置：按此键进入进入主机设置界面。
副菜单：按此键进入进入副菜单设置界面。
手动测试：按此键进入进入手动测试界面。
系统设置：按此键输入正确的密码，方可进入。
监控：按此键进入进入监控界面。
English/中文：中文和英文界面切换按键。

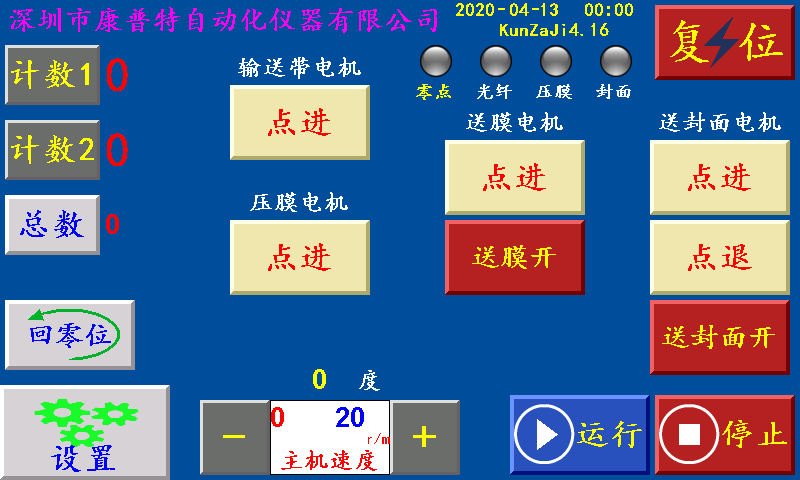

三、主页
长度设定：显示制袋所设定长度,单位:毫米（也可以当按键直接调节长度）
主机速度：控制主机加减速快慢。
计数1/清零：
①送封面打开且送封面个数大于2时，个数累计到送封面个数时,计数自动归零；按“计数1/清零”键清零清个数。
②送封面打开且送封面个数等于2时，个数累计到输送整理个数时,计数自动归零；按“计数1/清零”键清零清个数。
计数2/清零：送封面关时，个数累计到输送整理个数时自动归零；按“计数2/清零”键清零清个数。
总数/清零：个数每加一个，总数加“1”；按“总数/清零”键清零总数。
点进：在停止状态下，手动伺服（步进）电机正转。
回零位：在停止状态下，主机回到零位。
复位：系统不能正常工作时，按此键程序重新启动，也可以做紧急停机用。
运行：按此键，主机正常运行。（长按3秒左右）
停止：按此键，霍尔开关GK1检测到高位停机信号；主机自动停机。
状态显示：运行/停止等状态切换显示。
运行：按启动键后显示“运行”。
停止：通电后一直显示“停止”。

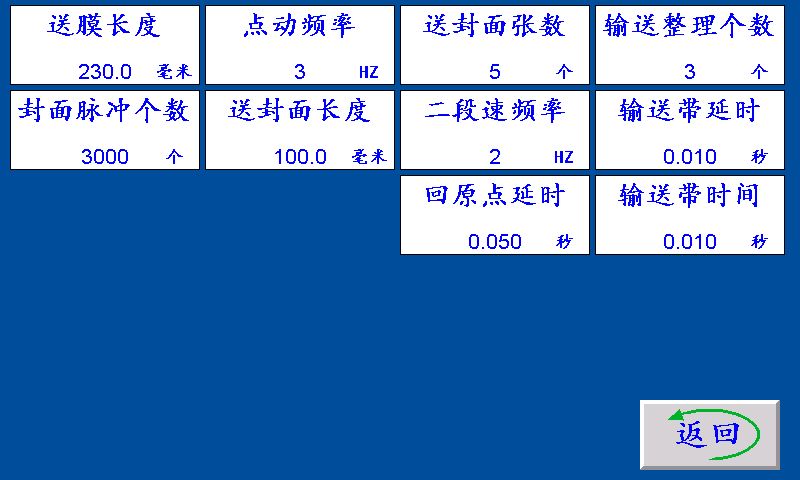

四、主机设置
点动频率：停止状态下，X04（运行测试）/X06（回零位）收到信号时，Y07主机信号输出，速度由此参数调节。
输送带延时：到输送整理个数后延时此参数设定的时间后输送带信号输出。
输送带时间：输送带延时时间后，输送带信号输出输送带时间。
送膜长度：送膜电机转动所需要的长度。
送封面长度：送封面电机送封面所需要的长度。
二段速频率：主机运行时按停止键，主机切换成二段速停机，二段速速度由此参数调节。
送封面张数：一批设定的个数，第一个和最后一个时送封面电机转动。单位：个
回原点延时：送封面电机回原点时，延时此时间后，开始回封面原点。
封面脉冲个数：封面电机总长度对应的脉冲个数。
输送整理个数：计数到达输送整理个数时，输送整型信号输出。
回原点延时：送封面电机送到封面后吹气信号关闭，延时回原点延时时间后，送封面电机回原点。
五、副菜单
曲线点数：伺服（步进）电机曲线对应的曲线点数值，值越大，曲线起步速度越快。
提前脉冲：电机发脉冲个数提前N个脉冲进入寻标。
推迟脉冲：电机进入寻霍尔信号动作的脉冲个数。

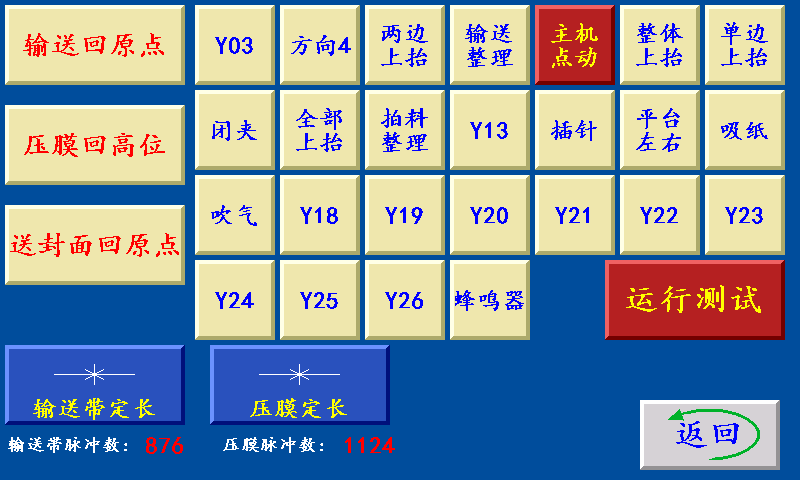

六、手动操作
输送回原点：在停止状态下，伺服（步进）电机回到限位原点。
压膜回高位：在停止状态下，伺服（步进）电机回到高位限位。
送封面回原点：在停止状态下，伺服（步进）电机回到限位原点。
运行测试：在停止状态下，主机开始运行，根据编码器输出的动作也开始运行。
(注释：黄色按键在停机状态下，测试脚位是否正常)
七、外接附件
1、 霍尔开关 红:+24V；黑:GND；黄:输入信号
2、 蜂鸣器 红:+24V；黑:蜂鸣器信号

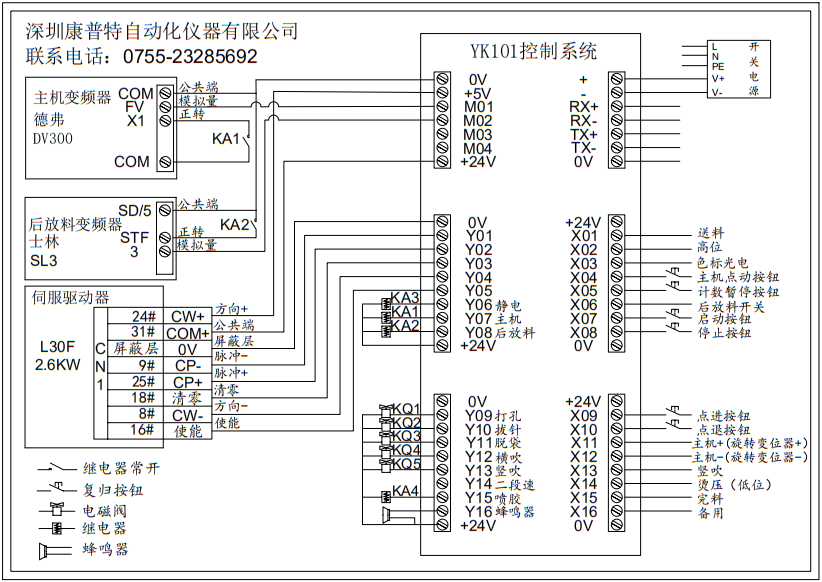

八、 外部接线
输入信号接线端子（0V） 输出信号接线端子（0V）
01,M01 主机模拟 01,RX-
02,M02 备用模拟 02,RX+
03,M03 备用模拟 03,TX-
04,M04 备用模拟 04,TX+
05,M05 备用模拟 05,+5V
06,M06 备用模拟 06,CP1 CPA-（输送带）
07,M07 备用模拟 07,CP2 CPA+
08,M08 备用模拟 08,CP3 CPB-（压膜）
09,0V 09,CP4 CPB+
10,DI1 编码A 10,Y01 送膜脉冲
11,DI2 编码B 11,Y02 送封面脉冲
01,X01 零点 01,Y03
02,X02 光纤光电 02,Y04 方向4
03,X03 压膜霍尔 03,Y05 两边上抬（勾纸）
04,X04 运行测试 04,Y06 输送整理
05,X05 封面原点 05,Y07 主机输出
06,X06 回零位 06,Y08 整体上抬（分纸）
07,X07 外接启动 07,Y09 单边上抬（压纸）
08,X08 外接停止 08,Y10 闭夹（取纸）
09,X09 09,Y11 全部上抬（顶纸）
10,X10 10,Y12 拍料整理（推纸）
11,X11 11,Y13
12,X12 12,Y14 插针（左分纸）
01,X13 01,Y15 平台左右（针左右）
02,X14 02,Y16 吸纸（吸纸上下）
03,X15 03,Y17 吹气（吸纸）
04,X16 外接复位 04,Y18 减纸
05,X17 05,Y19
06,X18 06,Y20
07,X19 07,Y21
08,X20 08,Y22
09,X21 09,Y23
10,X22 10,Y24
11,X23 11,Y25
12,X24 12,Y26
13,X25 13,Y27 蜂鸣器
----------------------------------
公司名称：无锡海利达自动化仪器厂
电话：0510-85500218
|
