无锡海利达自动化仪器厂YK-300触摸屏控制系统使用说明书（双通道格子袋高位版）
YK-300控制系统为全数字触摸式控制系统,该系统采用高性能芯片.7寸液晶显示屏.触摸屏等高数字化产品。外观独特，界面新颖，操作简单，抗干扰能力极强。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机等领域。

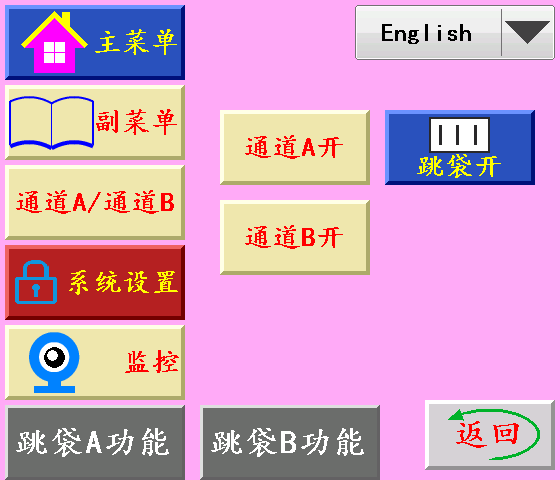

本系统输入27个点（包括2路高速差分测速端口），输出27个点，外加8路模拟量输出。可同时控制主电机（三相异步电机）、两个送料电机（伺服电机或步进电机），真正意义上的三个电机同步运行。即全自动加速功能和主机速度数据同时换算后速度自动分配。拥有两个通道同时独立控制送料电机送料，两个通道皆有格子袋功能。 English/中文：中文和英文界面切换按键。 系统设置：按此键输入正确的密码，方可进入。 跳袋功能：进入跳袋参数界面，修改格子袋中格子间的参数。 主菜单：按此键进入主菜单设置界面。 副菜单：按此键进入副菜单设置界面。 通道A/通道B：按此键进入通道A、B设置界面。 跳袋开/关：控制是否需要开启跳袋功能。 通道开/关：打开或者关闭该通道功能。

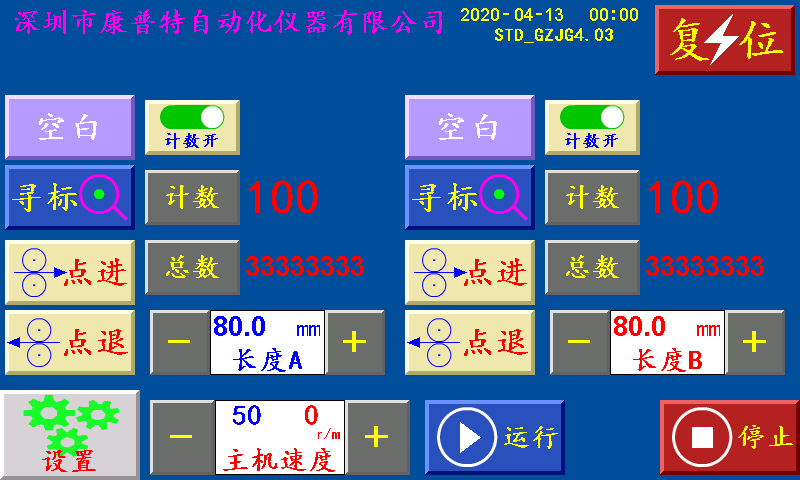

三、主页 长度设定：显示制袋所设定长度,单位:毫米（也可以当按键直接调节长度） 主机速度：控制主机加减速快慢。 计数开/计数关：控制每次送料是否需要计数。 计数/清零：单批次累计到一批个数结束时,个数自动归零；按“计数/清零”键清零清个数。 批数/清零：一批结束后，批数加“1”， 总数/清零：个数每加一个，总数加“1”；按“总数/清零”键清零总数。 空白/深色/浅色：三种状态切换。 空白：指光电忽略色标光电传感器信号； 深色：指跟踪印刷制品时，以深颜色的色标点为跟踪点； 浅色：指跟踪印刷制品时，以浅颜色的色标点为跟踪点。 寻标：当‘寻标’键选择“深色/浅色”时按此键，伺服（步进）电机一直转到深色的色标点自动停转时，设置为“追深”；伺服（步进）电机一直转到浅色的色标点自动停转时，设置为“追浅。 当‘寻标’键选择“空白”时，按此键无效 点进：在停止状态下，手动伺服（步进）电机正转。 点退：在停止状态下，手动伺服（步进）电机反转，在运行状态下此键变为“补数”，按此键计数减1。 复位：系统不能正常工作时，按此键程序重新启动，也可以做紧急停机用。 运行：按此键，主机正常运行。（长按3秒左右） 停止：按此键，霍尔开关GK1检测到高位停机信号；主机自动停机。 状态显示：运行/停止/切刀降速/暂停/脱标/完料，六种状态切换显示。 运行：按启动键后显示“运行”。 停止：通电后一直显示“停止”。 切刀降速：主机速度过快步进（伺服）电机送料还没有结束时，主机停机显示“切刀降速”。 暂停：当机型选择“暂停”时一批结束停机N秒后主机自动开机。 脱标：在制作印刷制品时没有跟踪到色标点显示“脱标”。 完料：当主机运行，X15检测到断料信号时，蜂鸣器报警，主机停机，显示故障“完料”。主机停止状态下X15检测到完料信号时，蜂鸣器报警，显示故障“完料”。（按“停止”清除故障）
四、主菜单 不停/暂停/停机：“不停”：一批结束主机不停，继续正常工作。 “暂停”：一批结束主机暂停，停到暂停时间结束，主机自动开机。 “停机”：一批结束主机自动停机后不再运行，手动按启动键方可运行。 先切后送/先送后切：“先切后送”：按启动键，主机先运行，GK1霍尔开关检测到伺服（步进）电机的送料信号，伺服（步进）电机开始送料。 “先送后切”：按启动键，伺服（步进）先送料，送料结束后主机再运行。 恢复出厂：按此键恢复出厂设置（慎用）。 整本预置：一批设定的个数，提前5个报警。单位：个 暂停时间：当机型选择暂停，一批结束后主机自动停机所设定的时间。 脱标个数：设定N个,制作彩色制品时,跟踪N次色标点,跟踪不住自动停机。 屏保时间：主机运行状态下，在主界面停留此时间进入屏保状态。（设置0则屏保无效） 整圈步数：伺服（步进）电机转一圈所需要的脉冲个数。 曲线选择：1~9，步进电机默认1，伺服电机默认6

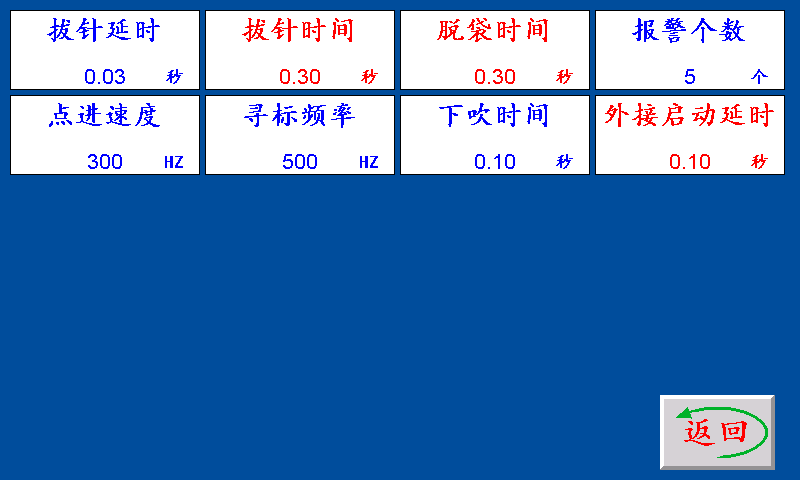

五、副菜单 拔针延时：一批结束后延时此参数设定的时间后拔针信号输出。 拔针时间：一批结束后延时“拔针延时”的时间后拔针信号输出，跟脱袋信号一起断开。 下吹时间：由输入点下吹输入控制下吹信号输出，时间由此参数来设定调节。 脱袋时间：一批结束后延时“拔针延时”加“拔针时间”的时间后脱袋信号输出，时间结束后跟拔针信号一起断开。 报警个数：一批结束前提前N个报警。 点进速度：伺服（步进）电机的点进/点退时的速度，设定越大，伺服（步进）电机的转速越快。 寻标频率：伺服（步进）电机追色标时的速度，设定越大，伺服（步进）电机的转速越快。 点动频率：停止状态下，X04（点动）收到信号时，Y07主机信号输出，切刀上下运行，速度由此参数调节。 二段速频率：主机运行时按停止键，主机切换成二段速停机，二段速速度由此参数调节。 外接启动延时：点击外接启动按钮时，持续该时间后主机开始启动。

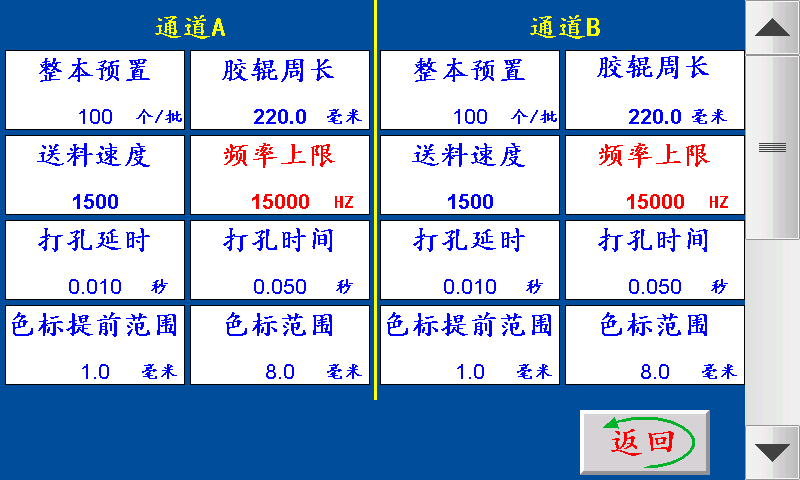

六、通道A/通道B 整本预置：一批设定的个数，提前5个报警。单位：个 胶辊周长：伺服（步进）电机带动橡胶辊转一圈的长度。 送料速度：伺服（步进）电机的加减速时间，设定越大，伺服（步进）电机起步越快。 频率上限：伺服（步进）电机的最高转速，设定越大，伺服（步进）电机的转速越快。 打孔延时：一批结束后延时此参数设定的时间后打孔信号输出。 打孔时间：伺服（步进）电机转结束，打孔电磁阀工作的时间。 色标范围：制作彩色制品时，伺服（步进）电机以恒定的速度寻找色标点的范围（即色标光电在『长度—设定的色标范围长度』范围内寻找色标，寻至『长度+设定的色标范围长度』。 色标提前范围：制作彩色制品时，伺服（步进）电机在料送结束之前，提前以恒定的速度寻找色标。

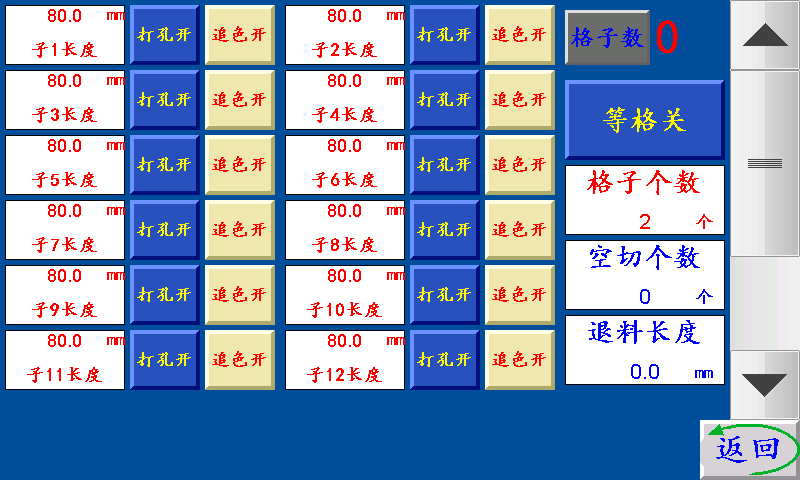

七、跳袋功能界面 格子长度：每个格子的长度设定 打孔开关：每次送完对应格子是是否需要打孔的开关 追色开关：每次送完对应格子是是否需要寻标的开关 格子个数：一个材料所需要送的格子个数。 空切个数：送完所有格子后主机进行空切的个数。 退料长度：停机的时候，格子空切完成后进入空切状态。 等格开关： 等格开：所有格子数长度都为格子1的长度。

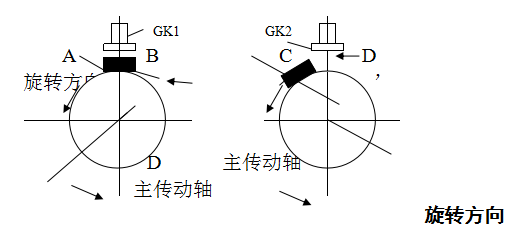

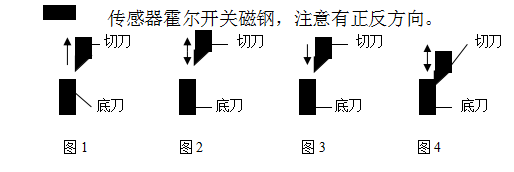

八、输入传感器逻辑关系图 A ，开始送料位置,此时切刀向上运动,刚离开底刀,步进电机可顺利地将被制料送出(图1)。 B， 高位停机位置，此时切刀向上运动，至最高点，停机，可使烫切刀不致于破坏被制料（图2）。 C ，拖料极限位置，此时切刀向下运动，刚到底刀处，此时步进电机不能再送料，否则，被制料会堵于刀内或拉断（图3）。
D， 整本脱袋位置，此时切刀向下运动，刚到最低点，整本机在此位置将拉针拔出，再把整本制品推出（图4）。
九、外接附件 1、 霍尔开关 红:+24V；黑:GND；黄:输入信号 2、 色标光电 红:+24V；黑:GND；白或绿:输入信号

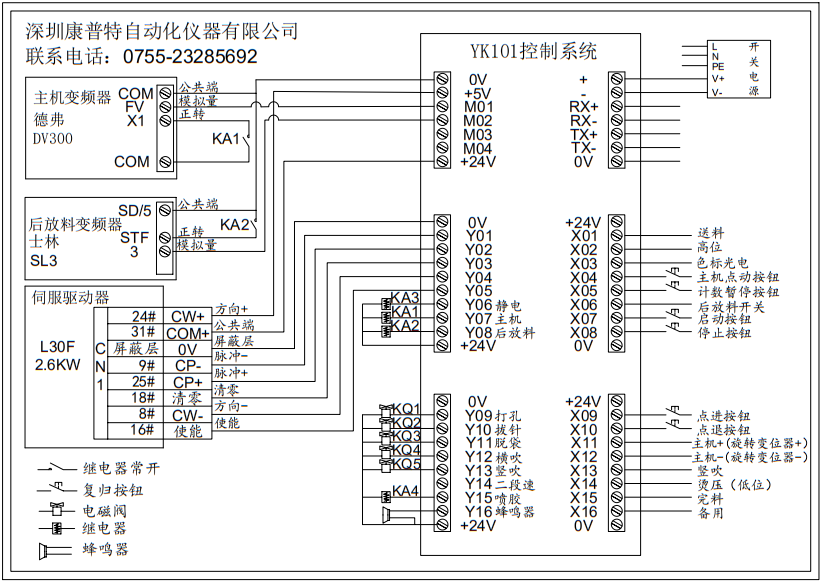

3、 蜂鸣器 红:+24V；黑:蜂鸣器信号 十、外部接线 输入信号接线端子（0V） 输出信号接线端子（0V）
M01 主机模拟 RX- M02 放料模拟 RX+ M03 放料模拟2 TX- M04 备用模拟 TX+ M05 备用模拟 +5V M06 备用模拟 CP1 (CPA-脉冲) M07 备用模拟 CP2 (CPA+脉冲) M08 备用模拟 CP3 (CPB-脉冲) 0V CP4(CPB+脉冲) DI1 Y01 DI2 Y02
X01 送料 Y03 伺服清零A（0V） X02 高位 Y04 伺服清零B（0V） X03 色标光电A Y05 放料输出A（0V） X04 色标光电B Y06 放料输出B（0V） X05 放料开关A Y07 主机输出（0V） X06 放料开关B Y08 方向A（0V） X07 外接启动 Y09 方向B（0V） X08 外接停止 Y10 拔针输出（0V） X09 主机点动 Y11 脱袋输出（0V） X10 主机+ Y12冲刀A输出（0V） X11 主机- Y13 冲刀B输出（0V） X12 Y14 打孔A输出（0V）
X13 下吹输入 Y15 打孔B输出（0V） X14 Y16下吹输出（0V） X15 外接点进A Y17 X16 外接点退A Y18 X17 外接点进B Y19 X18 外接点退B Y20 X19 Y21 X20 Y22 X21 Y23 X22 Y24 X23 Y25 X24 Y26 X25 Y27 蜂鸣器
----------------------------------
|
